分析：動力電回收工藝剖析與成本測算

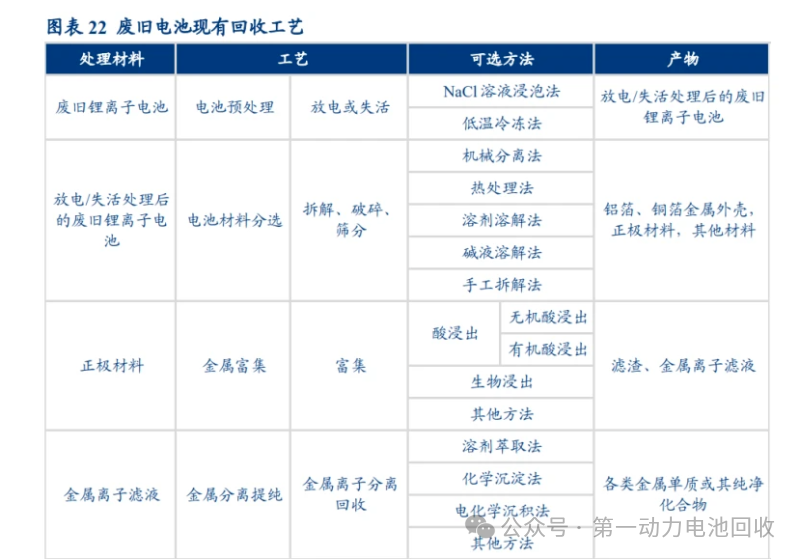

鋰離子電池主流回收工藝分為四種：濕法工藝、火法工藝、聯合工藝和修復再生工藝。

預處理與二次處理：放電、拆解與材料分離

由于鋰離子電池成分復雜、結構致密，直接采用高溫冶金或濕法冶金的方法回收效率較低。為提高回收利用效率，在從廢電池中回收有價金屬之前，通常需進行放電和初步分離預處理，以減少金屬的混合和回收過程中試劑與能量的消耗。

1）放電

為防止廢舊電池短路、自燃，在拆解電池之前，首先需要對電池進行放電處理。主流的做法是將電池正負極浸入導電鹽溶液中，實現短路放電；這種方法效率高且穩定，成本低廉，適合小型廢舊電池的放電處理。對于電動汽車用鋰離子電池組，由于殘余容量較多，也可使用充放電機收集殘余電量，檢測殘余電壓處于安全范圍后再進入拆解粉碎階段。對于高容量電池的大批量工業化應用，也可使用低溫冷凍法，即將廢舊電池冷凍至極低 溫度（如液氮冷凍）失活并安全破碎；但該方法對設備要求較高，初期建設成本較高。

2）分揀拆解

由于不同活性材料、不同使用目的、不同電池制造商生產的電池在體積、包裝、材料組分等方面的差異較大，分揀拆解的目的在于去掉廢舊電池（組）的外殼和包裝，減小電池體積，有針對性地分類處理不同類型廢舊電池。在實驗室研究和尚未規模化回收的企業，人工拆解是主要的拆解方式。操作人員用刀、 鋸等工具手動拆卸廢舊電池單體，去掉塑料或金屬外殼，將外殼、正負極、隔膜等分離開。這種方式得到的活性物質純度相對較高，電芯作為一個整體進入后續處理階段，雜質含量少。但人工拆解效率低、處理量小，僅能作為研究階段或小作坊生產，難以實現規模化工業應用。

面對大規模的回收過程，機械拆解在經濟和工業應用方面更具優勢。機械操作把塑料或金屬外殼封裝的電池用鋼鋸切割除去兩端及殼體，獲得電池內部的材料，再依據正極材料的化學組分采用更具針對性的回收工藝進行批量處理。

在實際應用中，電池包-模組-單體的拆解以手工為主，少數企業嘗試采用自動化 拆解；而從電芯到廢粉，大部分企業都采用自動化拆解。工藝流程來看，廢舊電池包由輸送機物料首先送入一級破機中進行粗破碎；粗破碎后的物料通過輸送機送入二級破機中進行次破碎；次破碎后的物料進經過輸送機和磁選器去除鐵后，再進入三破機中進行細破碎至粉末。粉末狀態的物料由負壓系統進入到旋風分離器中進行空氣過濾，并通過風機落至氣流分選機上；氣流分選機使不同密度的物質分層，將金屬分選出來，并使非金屬由負壓系統帶入脈沖除塵器進行集中。過濾得到的尾氣由負壓系統送入尾氣處理設 備中空氣凈化，達到排放標準后再進行高空排放。

3） 粉碎篩分&活性材料與集流體分離

分揀拆解后，需要進一步分選出含有金屬的材料，包括干法和濕法工藝。干法回收工藝是指不通過溶液等介質，直接對有價金屬進行回收，主要采用熱處理+機械分離聯合處理。機械分離法是利用電池不同組分密度、磁性等物理性質的差異，采用浮選、振動篩選、磁選等方式篩選分類破碎后的電池材料，實現塑料、金屬外殼、銅箔、 鋁箔及電極材料的初步分離。但電池活性材料是通過粘結劑粘附到集流體上的，機械處理直接分離活性材料的分離率較低：如果破碎強度較小許多活性材料不能完全回收，強度過大又會使一些銅和鋁被破碎成細小顆粒進入活性材料。因此去除有機粘結劑是機械破碎前的必要步驟，首先通過熱處理法將放電、拆解后的電極廢料高溫煅燒去除隔膜、 粘結劑和碳材料等，再通過一系列機械處理（如粉碎、篩分等）實現活性材料和集流體的分離。干法回收操作工藝簡單，在高溫條件下反應迅速，適合用于處理大量或者結構 比較復雜的電池；但高能耗且容易造成大氣污染，前期設備投資也較高。

濕法回收工藝是通過酸堿溶液對廢舊鋰電池中金屬離子進行溶解，再使用沉淀、吸附、萃取等方法將溶液中的離子進行再提取，使其以氧化物、鹽等形式分離。在活性材料與集流體分離工段，主要的濕法工藝有有機溶劑溶解法、堿溶解法等。有機溶劑浸泡法利用相似相溶原理，采用極性較強的有機溶劑溶解粘結劑，破壞集流體和活性物質接觸界面的粘合，實現活性物質的脫離；該方法不破壞材料結構且不改變活性材料組分，回收效率高；但有機溶劑大多價格昂貴，且有毒易揮發，不適合大規模工業應用。堿液溶解法是利用鋁的兩性性質，利用堿溶解鋁箔，而活性物質不溶于堿液，實現二者分離；該方法操作簡單、分離效率高，但生成的鋁酸鈉較難回收處理，強堿也易腐蝕設備。濕法回收工藝過程較復雜精細，但回收產品純度更高，因此是目前廢舊電池回收工藝的首選。

深度處理：目標金屬的浸出與分離提取

電池回收的深度處理是在預處理放電、拆解、破碎、分離后，將電極材料溶解浸出，使 其中的金屬及化合物以離子形式進入到浸出溶劑中，再分別進行對應金屬的分離回收；主要可分為浸出和提取兩個階段。

1） 浸出

浸出是廢電池回收濕法工藝中的關鍵步驟，主要是將預處理后的正極活性物質中的金屬 元素轉化為溶液中的離子，便于后續分離回收工序，常用的酸包括無機酸（HCl、 H2SO4、HNO3、H3PO4 等）、有機酸（草酸、檸檬酸、蘋果酸等）。傳統無機酸中，鹽酸浸出效果最佳，但易揮發，在反應過程中會生成 Cl2；硝酸不僅易揮發，還具有強氧化性，容易生成有毒的氮氧化物，且價格高于鹽酸和硫酸；硫酸價廉易得，沸點較高，可采用較高的浸出溫度提高浸出速率和溶解率。但硫酸的浸出效率相對較低，因此實際操 作過程常在硫酸溶液中添加還原劑H2O2，且需要較高的浸出溫度和較大的液固比。但 由于 H2O2穩定性差、易分解，當前有很多研究致力于尋找更高效穩定的替代物。除無機酸外，對環境友好的有機酸也是目前的關注方向：有機酸較無機酸不會產生有毒氣體，廢液也沒有強酸性，便于處理，對設備腐蝕較?。坏袡C酸價格較高，浸出速度較慢，且液固比高于無機酸，對應正極材料處理能力遠小于無機酸，因此難適用于大規模處理。

整體來說，酸浸過程的核心是反應溫度、時間、酸濃度、固液比和還原劑含量，直接影響到金屬離子的浸取率。

2） 提取

正極活性物質浸出后，重點回收的鈷、鋰、鎳、錳等金屬均以離子形式存在于浸出液中，需通過進一步的深度處理，進行徹底的分離、提純并回收，主流工藝包括化學沉淀法、 溶劑萃取法、電化學沉積法等?；瘜W沉淀法是向金屬浸出液中加入適當?shù)某恋韯c金屬離子發生沉淀反應達到分離效 果?；瘜W沉淀法的分離機理是一定 pH 下金屬化合物的不同溶解度，在不同 pH 值下對 Ni、Co、Mn、Li 等不同金屬離子進行梯次沉淀分離；這種方法提取率高、成本低、對設備的要求低，但由于部分金屬沉淀條件苛刻，如果沒控制好沉淀劑用量和溶液酸堿度，可能會出現多種金屬同時沉淀的現象，難以分離，造成不必要的資源浪費。

萃取法是選擇一種特定的萃取劑或幾種萃取劑的混合物，通過與目標金屬離子形成穩定的配合物，在有機相中與浸出液分開，再將配合物反萃實現金屬離子的分離提純。萃取法優勢在于目標金屬離子提取準確、能耗低、操作簡便，回收率和純度都比較高；但缺點在于需要大量化學試劑，存在污染環境的風險，溶劑在萃取過程中也會有一定流失，成本較高。通常情況下，混合萃取劑具有更好的協同效應，萃取效果優于單一萃取劑。目前國內電池回收工廠主要采用分步萃取的方法回收浸出液中的金屬離子：首先將Cu、Al、Fe 等雜質化學沉淀去除，凈化液采用 P204 萃取錳，負載有機相經過硫酸溶液反萃、 凈化后得到純凈硫酸錳溶液；萃余液再采用 P507 在不同 pH 條件下分別萃取 Co、Ni， 負載有機相經過硫酸溶液反萃的到純凈硫酸鈷、硫酸錳溶液。該方法可制備純的 Mn、 Co、Ni 硫酸鹽產品，但萃取過程使用的P204和P507萃取劑均需皂化處理，堿消耗量大；另外整個萃取流程相對較長、級數較多。

電化學沉積法是指在外電場作用下，通過金屬的電極電位差異，使浸出液中的目標金屬離子在陰極發生電化學還原反應得到金屬的方法。該方法簡單易行、操作中不需添加化學試劑、引入雜質少，不僅使產品的純度和回收率很高，也避免了后續處理工藝的復雜 化。但缺點是需消耗較多的電能，另外為避免其它金屬離子的共沉積，需要在前處理過 程中純化活性材料。

三、電池回收成本&產物價值量分析

成本端來看，電池回收成本結構主要分為兩大塊：廢電池本身的費用和加工費。廢電池本身的費用占比通常超過總體的 50%，其他加工費包括輔助材料成本、燃料動力成本、 環境治理成本、設備成本、人工成本、其他支出（場地費、公攤費、稅費）等。對于磷酸鐵鋰電池，假設電池包回收價格為18000元/噸，干法與濕法回收單噸成本（購買電池包以外）分別為5900元/噸與11300元/噸，總回收成本分別為23900元/噸與 29300 元/噸；對于三元電池，假設電池包回收價格為38000 元/噸，干法與濕法回 收單噸成本（購買電池包以外）分別為6000 元/噸與14400 元/噸，總回收成本分別為44000 元/噸與52400 元/噸。

盡管干法工藝相對簡單、回收成本較低，但其產物中雜質更多、處理過程中污染更大， 目標產物回收率也低于濕法，存在一定工藝缺陷；因此目前國內電池回收產線以濕法為主。對于磷酸鐵鋰電池，當前主要回收產物是廢銅、碳酸鋰、磷酸鐵。參考本文第二章的測算，磷酸鐵鋰動力電池包中，單體質量占比約60%，單體中正極材料質量占比約32.1% （活性材料在正極材料中質量占比 88-89%），銅箔質量占比約10.8%；按照回收率銅箔98%、碳酸鋰90%、磷酸鐵95%假設，則單噸磷酸鐵鋰電池包可提取廢銅 63.5kg、碳酸 鋰 35.9kg、磷酸鐵 154.8kg，對應主要回收產物價值量 1.7 萬元/噸磷酸鐵鋰電池包。對于三元電池，當前主要回收產物是硫酸鎳、硫酸鈷、硫酸錳、碳酸鋰。參考本文第二章的測算，三元動力電池包中，單體質量占比約 68.2%，單體中正極材料質量占比約 39% （活性材料在正極材料中質量占比 88-89%），銅箔質量占比約13%；按照回收率銅箔98%、硫酸鎳98%、硫酸鈷98%、硫酸錳98%、碳酸鋰85%假設，則單噸不同三元電池包可提取廢銅86.9kg、硫酸鎳123.4~293.6kg、硫酸鈷 36.8~123.6kg 、硫酸錳 35.8~120.4kg、碳酸鋰84.9~85.7kg，對應主要回收產物價值量 4.2-4.5 萬元/噸三元電池包。

通過成本與收益的核算，目前鋰電回收行業仍處于微利甚至虧損的狀態；主要在于 2022 年以來原材料端廢舊電池包的高溢價。此前由于鋰價較低，三元電池回收以鎳鈷為主，因此計價折扣系數僅體現鎳、鈷的價值；22年鋰價大幅上漲，為體現鋰價值量，只能調高鎳、鈷的折扣系數；疊加行業參與者激烈爭奪廢舊電池包資源，電池包的折扣系 數由正常情況下的 70-80%大幅飆升，最高超過 200%，與實際價值量水平存在較大偏差。
